XGN2B-12 箱型固定式交流金属封闭开关设备

XGN2B-12(Z)型箱式交流金属封闭开关设备，系三相交流50Hz的高压成套开关设备，作为10kV系统接收和分配电能及对电路实现控制保护之用，是广东“正超”的特色产品，广泛用于大中型发电厂、110kV～500kV变电站、配电小区和高层建筑等电力用户，曾荣获"广东省优秀新产品奖"。新一代产品符合用户最新要求，具有金属间隔式开关设备的特点。该设备柜内配用VS1等真空断路器，并已按新标准、最严酷要求通过了全套型式试验。通过了31.5kA/0.5s的内部故障电弧试验，在柜体尺寸不变前提下通过1.1倍额定电流温升试验，实现了低温升、高强度、耐燃弧、高海拔、智能化的重要技术创新。产品质量安全、稳定，深受广大用户的信赖和好评。

◇ 开关柜结构、性能及特点 ◇

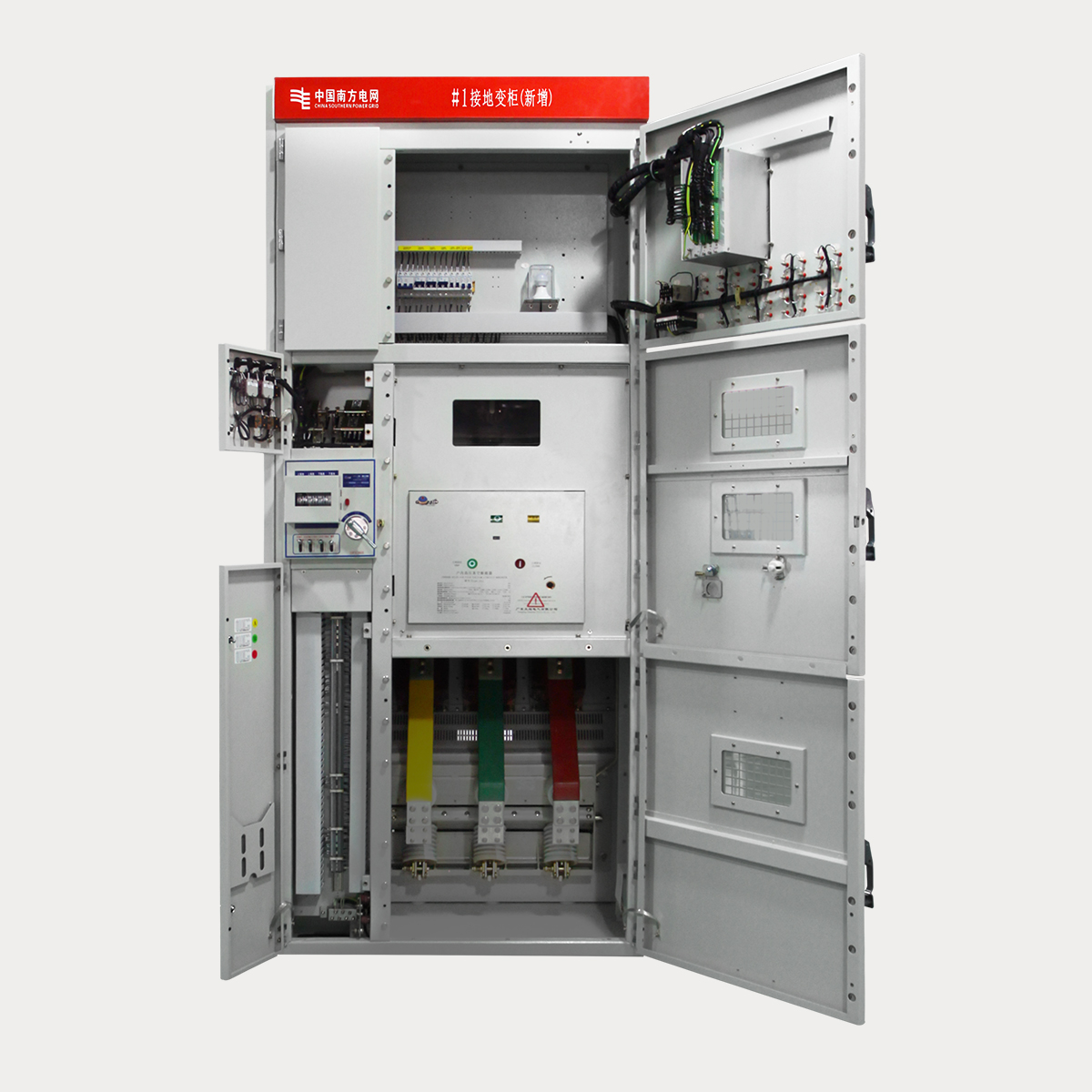

柜体为金属封闭组装固定式结构，结构强度达到了IAC级的使用要求。典型方案柜内设有相对独立的断路器室、母线室、电缆室、仪表室，室与室之间及柜与柜之间用接地的金属钢板隔开，可保证运行安全。断路器室、母线室设有独立的泄压通道，柜内发生故障电弧时，燃弧气体会从柜顶泄压排出。开关柜具有完善可靠、独特的防误机械联锁装置：即“防止误分、误合断路器”、“防止带负荷分合隔离开关”、“防止带接地开关(或接地线)送电”、“防止带电合接地开关(或挂接地线)”、“防止误入带电间隔”等"五防"功能；亦可根据用户的具体要求，实现机械和电气双重闭锁及联锁功能，以防止电气误操作事故的发生。电缆室施工和维护方便，可联接多根电缆。开关柜设有完善可靠的接地系统，所有一次电器的金属框架均用铜排与接地母排可靠连接，可确保接地的连续性及运行和检修时的安全。

正常使用条件

海拔高度：不超过1000 m ，高原型不超过2000 m ；

环境温度：上限＋40℃，下限－10℃ （允许在－30℃时储运）；

相对湿度：日平均不大于95% ，月平均不大于90% ；

地震烈度：不超过8度；

安装场所：没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动。

注：凡超出上述要求范围的，应与制造厂协商确定。
