KYN27-12  智能化铠装移开式交流金属封闭开关设备

产品型号：KYN27-12(Z)

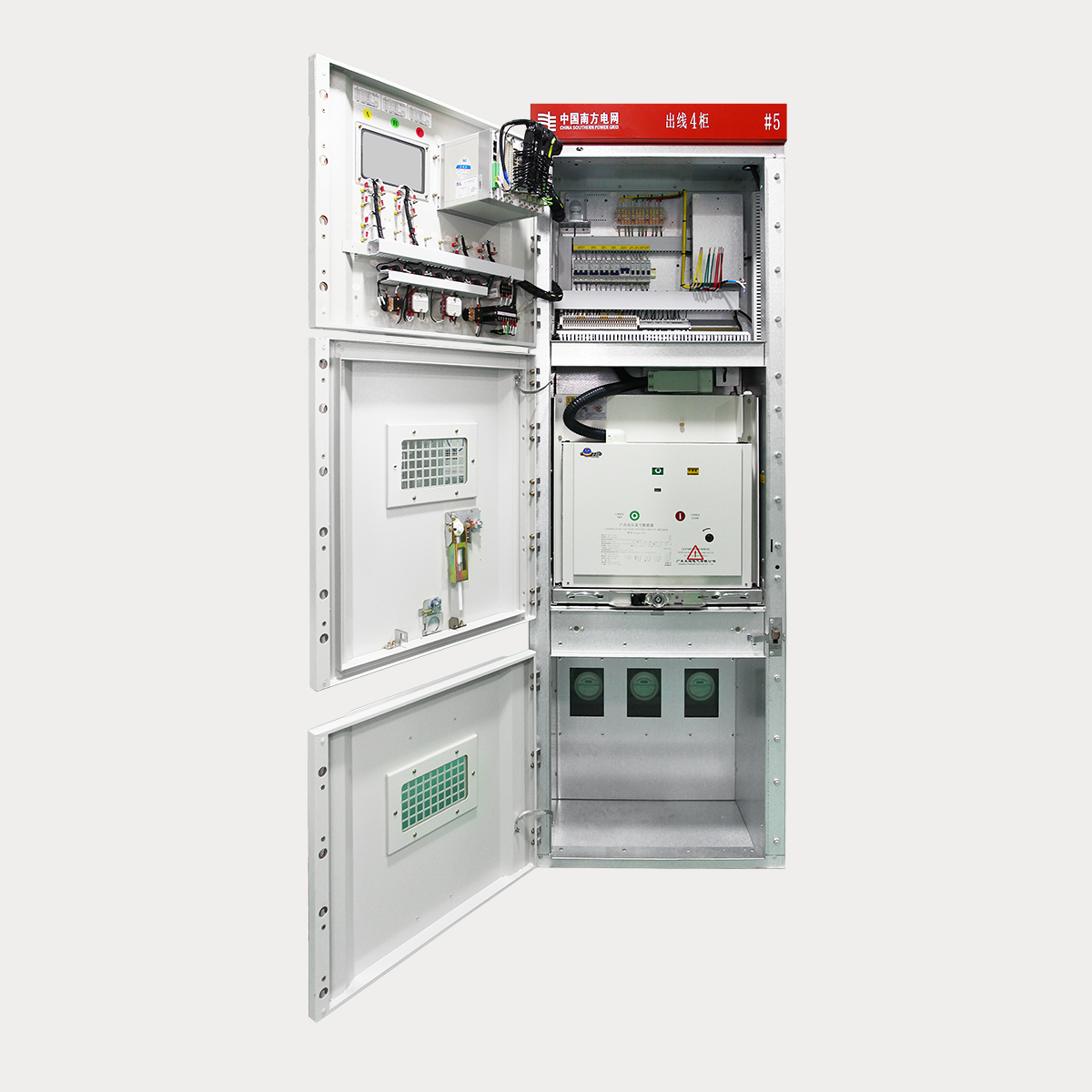

KYN27-12(Z)  智能化金属铠装中置移开式开关设备，系三相交流50Hz的高压成套开关设备，作为10kV系统接收和分配电能及对电路实现控制、保护和监测之用，是广东“正超”的特色产品，广泛用于大中型发电厂、变电站、配电小区和高层建筑等电力用户，曾荣获"广东省级重点新产品证书"。

新一代产品吸收国内外先进技术，符合用户最新需求，柜内可配用VS1/VD4等真空断路器。该产品已按新标准、最严酷要求通过了全套型式试验，大电流柜通过了40kA/1s的内部故障电弧试验，在柜体尺寸不变前提下通过1.1倍额定电流温升试验，实现了低温升、高强度、耐燃弧、高海拔、智能化的重要技术创新。产品质量安全、稳定，深受广大用户的信赖和好评。

◇ 开关柜结构、性能及特点 ◇

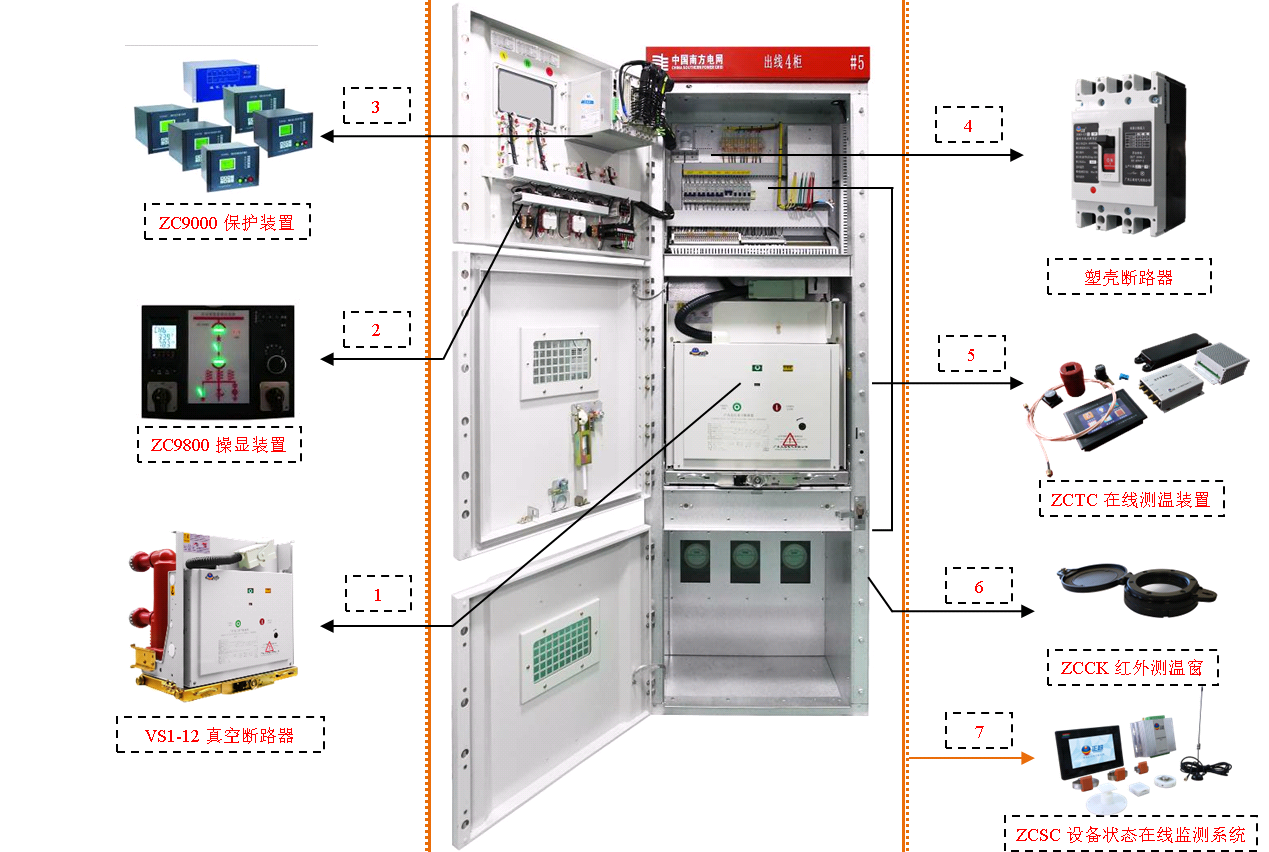

KYN27-12(Z)型柜体为组装式结构，断路器室、母线室、电缆室、仪表室，各室间用接地的金属钢板隔开，能有效防止故障的扩大，运行安全可靠。

断路器室、母线室、电缆室均设有独立的泄压通道，发生内部故障电弧时，燃弧气体通过泄压通道迅速释放。

开关柜具有提示性的机械“五防”闭锁及完善可靠、独特的联锁装置，亦可根据用户的具体要求，实现机械和电气双重闭锁及联锁功能。

智能型开关柜的断路器手车可电动推进与抽出，接地刀可电动合、分。

断路器一次静触头活门，在手车推进与抽出过程中自动打开或关闭，检修时活门可以锁定；电缆室安装和维护方便。

开关柜为前检修式结构，靠墙安装时调试在正面进行，检修可从正面进入柜内。

开关柜前后设有防爆观察窗，能方便地观察到断路器分、合闸机械指示和手车在柜内所处位置及高压电缆的终端联接情况。

柜内设有完善、可靠的接地系统和接地标志，一次元器件的金属框架均通过专用的接地铜母排接地，确保运行及检修时的安全 。

正常使用条件

海拔高度：不超过1000m，如有特殊要求，最高可达5000m；

环境温度：上限＋40℃，下限－10℃ （允许在－30℃时储运）；

相对湿度：日平均不大于95% ，月平均不大于90% ；

地震烈度：不超过8度；

安装场所：没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动。

注：凡超出上述要求范围的，应与制造厂协商确定。
