SGZ-H-K3核极(安全级)低压抽出式成套开关设备

SGZ-H-K3核极(安全级)低压抽出式成套开关设备是根据国内外核电厂电气设备设计规范和运行经验而研制的新型低压成套开关柜，适用于核电厂380VAC低压配电系统，作为安全级电气或仪控设备电源分配之用。设备采用模数化设计，具有电气方案组合灵活、安装维护方便等特点。

设备按照核电厂安全级电气设备相关标准和CPR1000+压水堆核电站核岛低压电气设备技术要求，通过了基准电气性能、抗地震性能及内部故障电弧等型式试验。

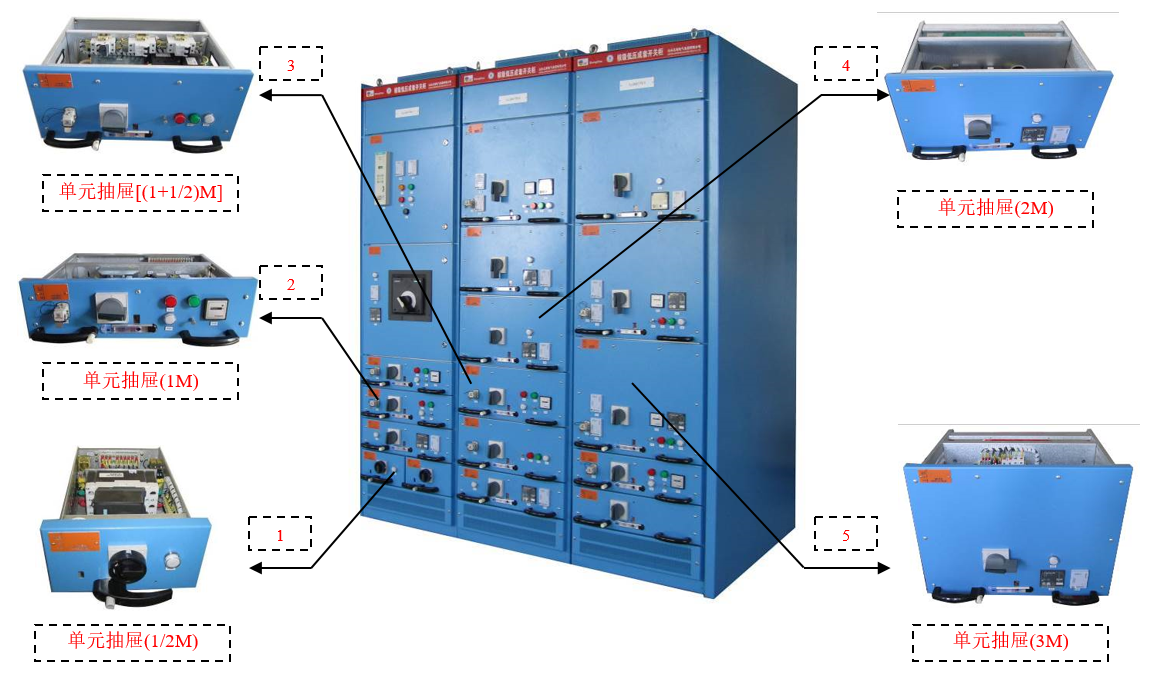

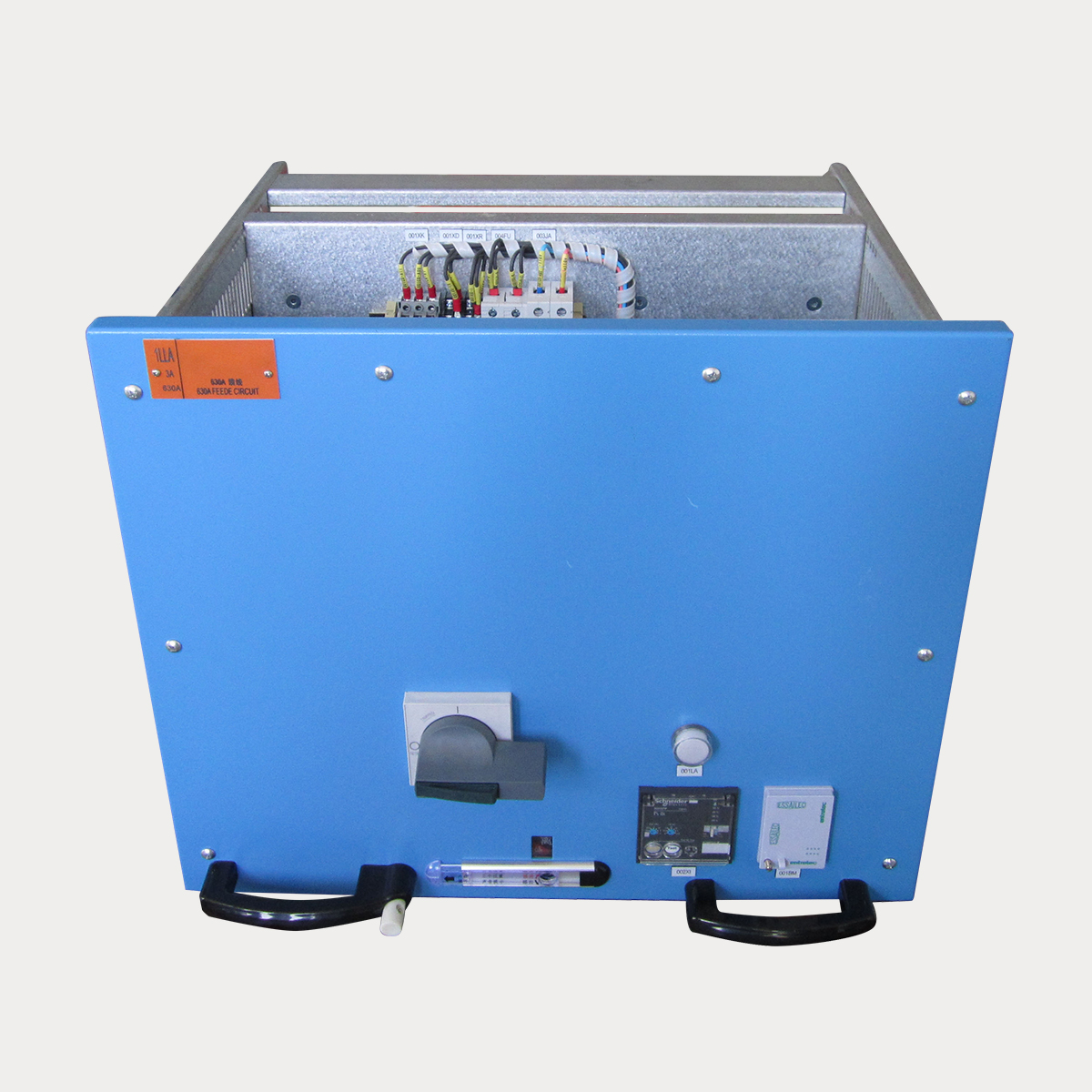

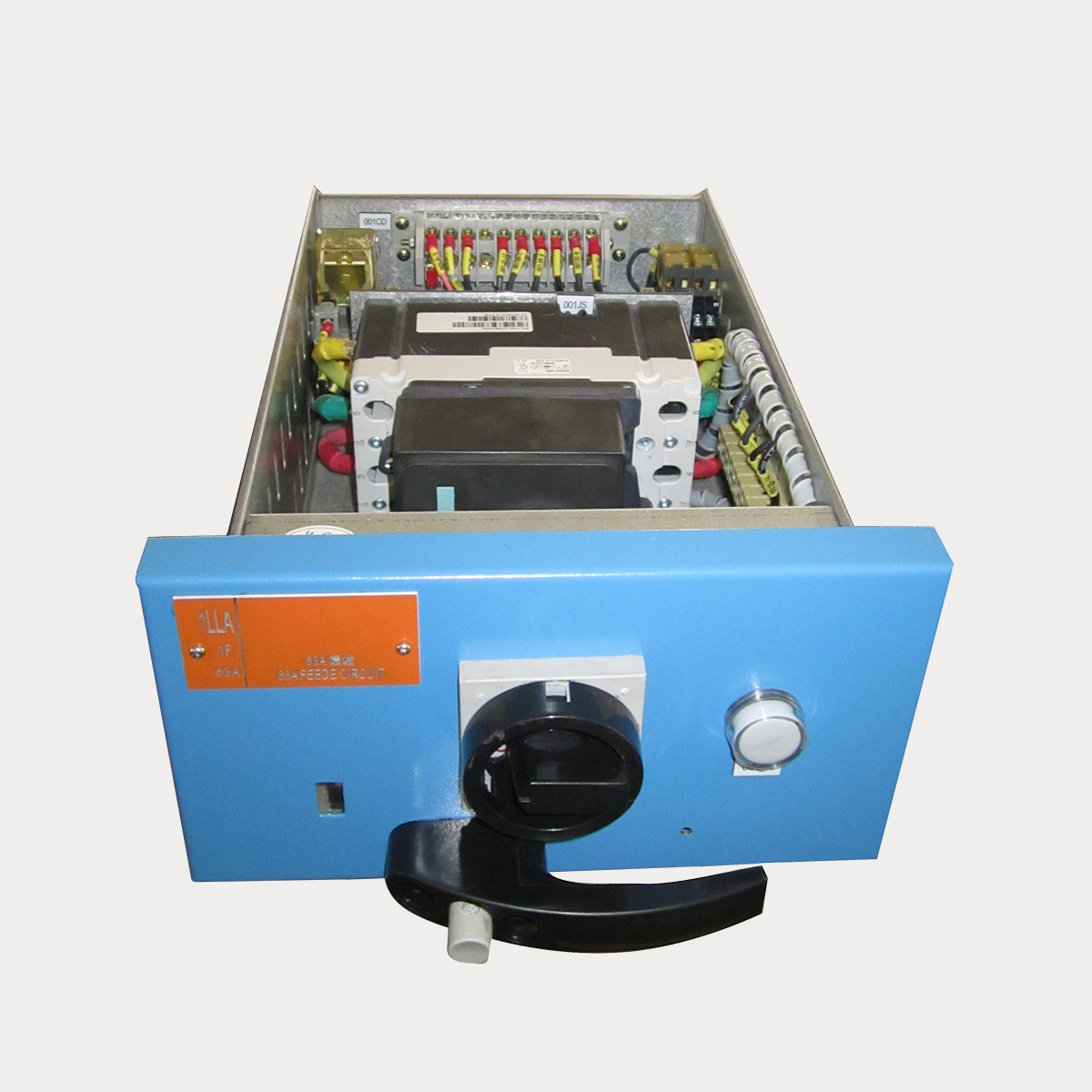

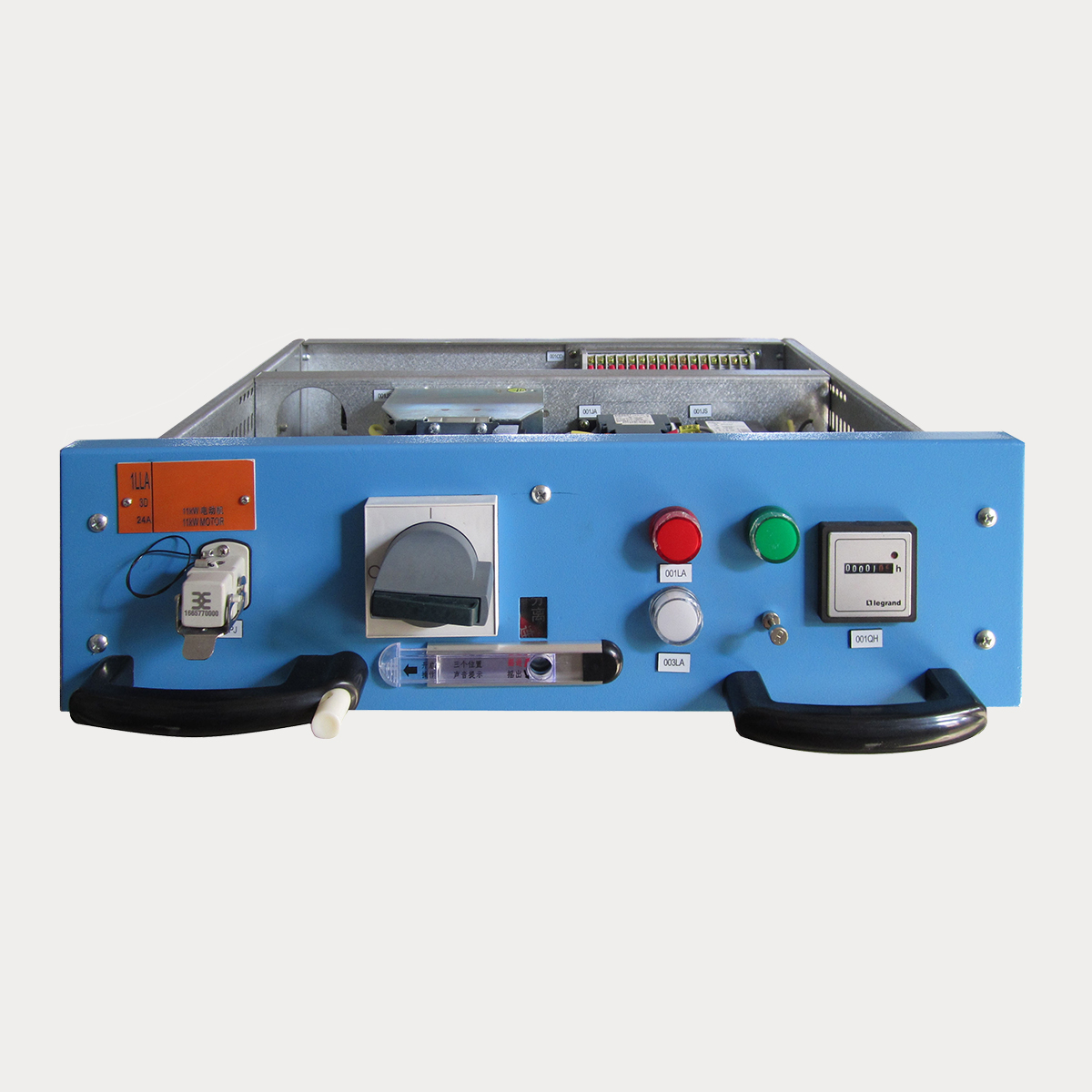

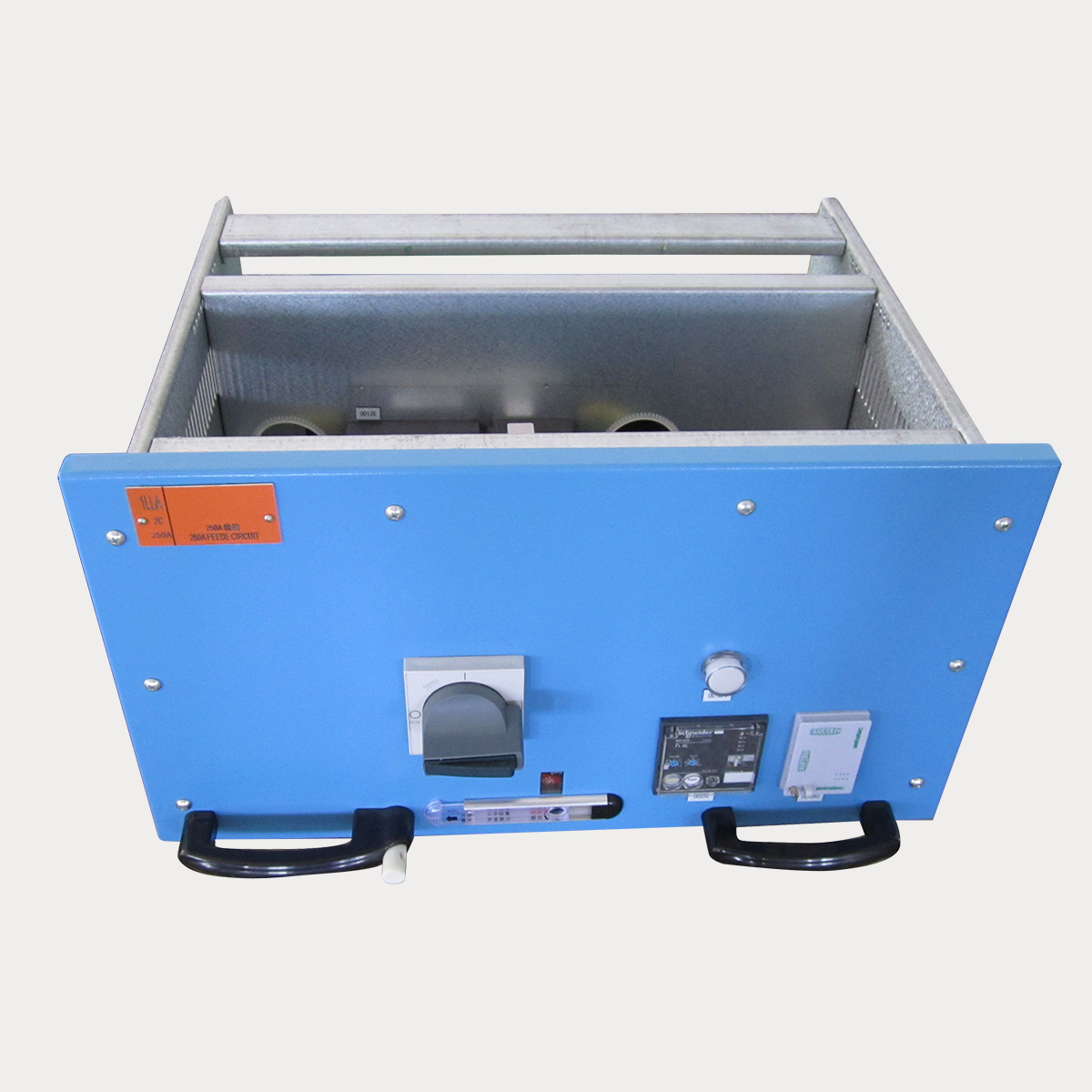

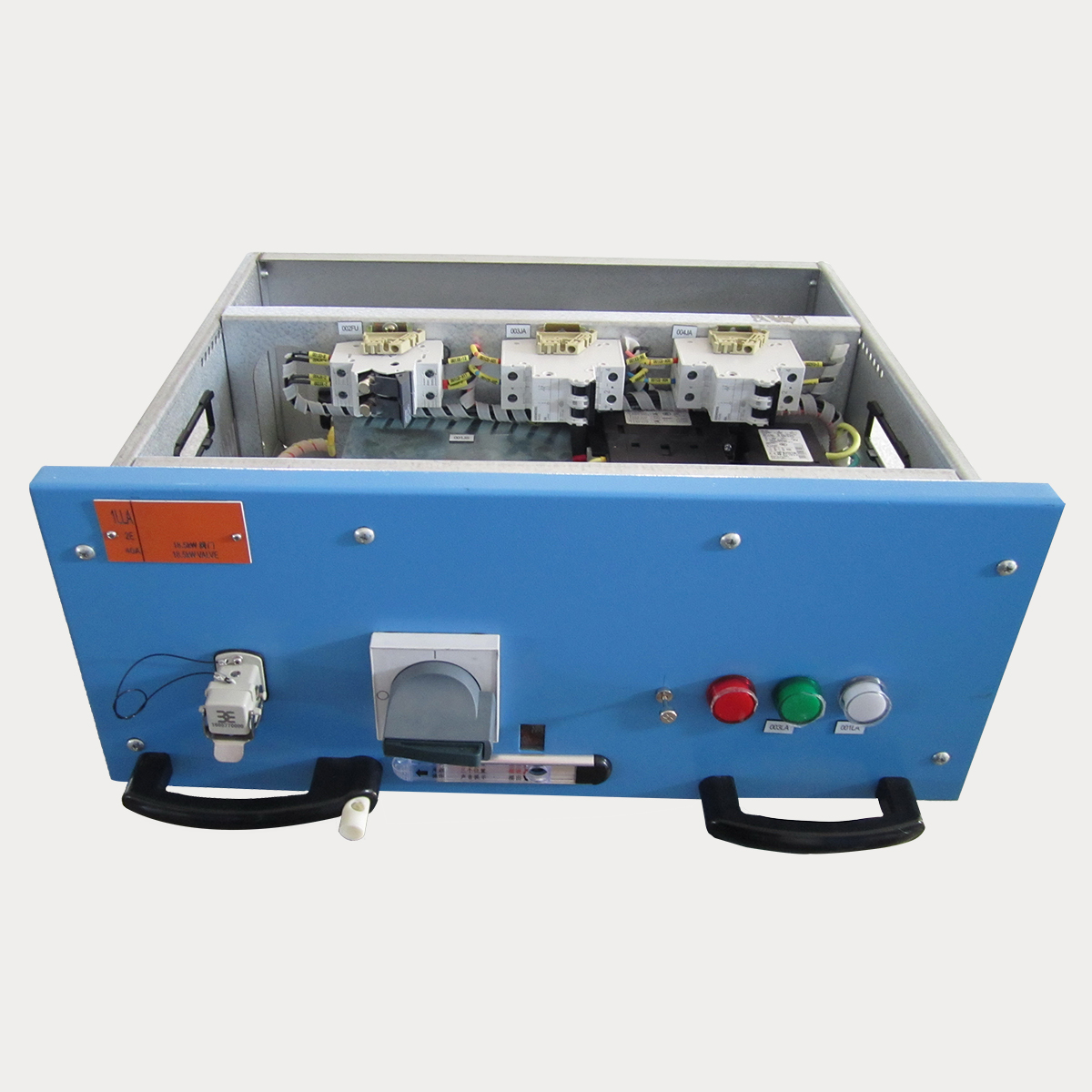

设备采用拼接和局部焊接组装而成，设备各隔室（包括：母线室、电缆室、小母线室、功能器件室）之间均采用金属钢板分隔。抽屉单元具有明显的“连接”、“试验”、“分离” 位置和锁定装置，可确保设备运行及维护人员的安全。

产品符合的主要标准及规范

GB 7251.1-2005 《低压成套开关设备和控制设备 第1部分：型式试验和部分型式试验成套设备》

GB/T 13625- 1992 《核电厂安全系统电气设备抗震鉴定》

GB/T 12727-2002《核电厂安全系统电气设备质量鉴定》

RCC-E 2005    《压水堆核电站核岛电气设备设计和建造规则》

IEEE323-2003  《Standard for Qualifying Class 1E Equipment for Nuclear Power Generating Stations》

IEEE 344-2004  《Recommended Practice for Seismic Qualification Of Class 1E Equipment for Nuclear Power Generating Stations》

产品使用环境条件

海拔高度        低于2000m

环境温度        -5℃～＋40℃ ；日平均温度 ≤35℃ ；

相对湿度        相对湿度可达到100％。
